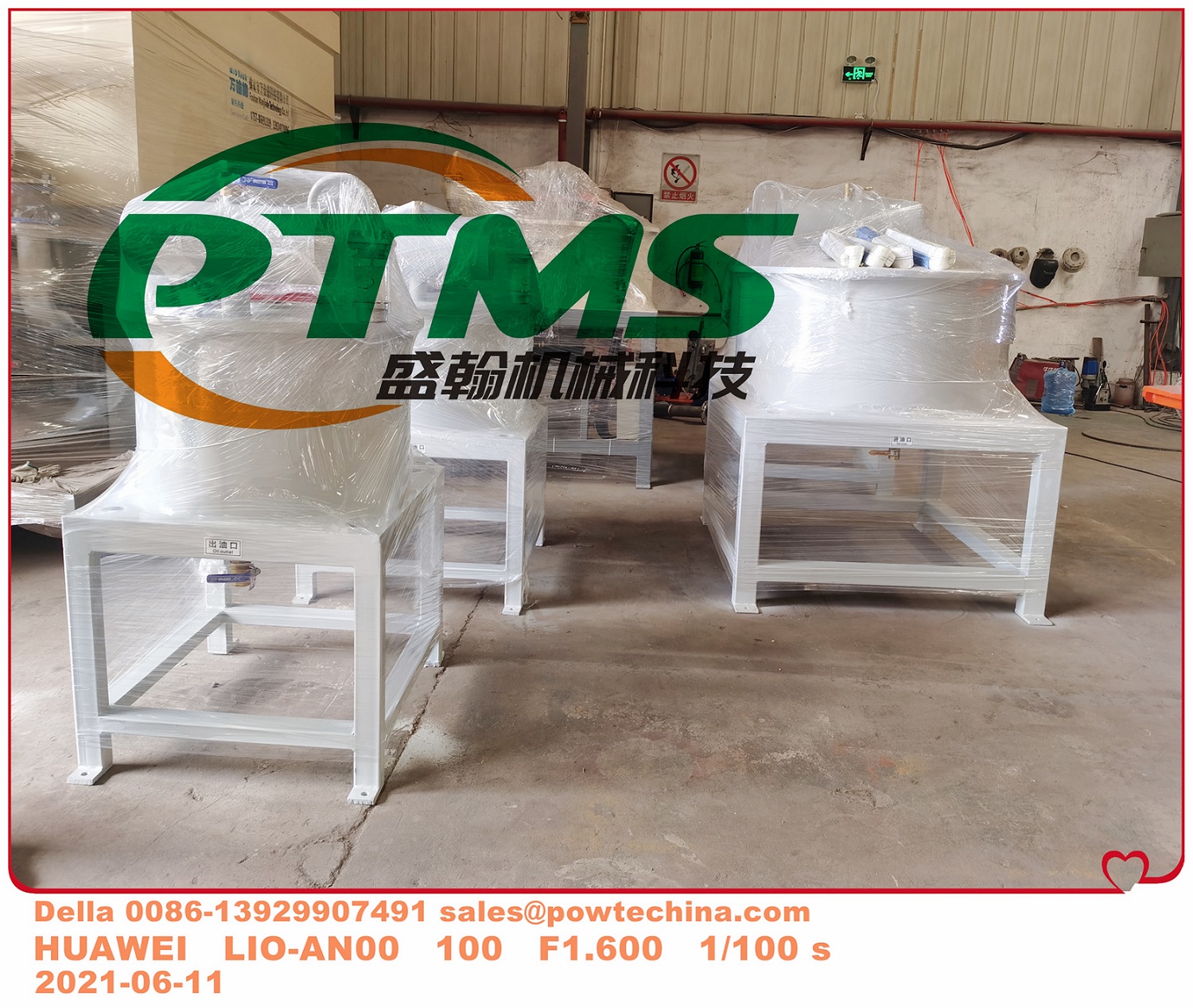

实用新型PTMS永磁除铁器装置，外搅拌罐顶端与顶盖部设对应的定位凹槽，定位凹槽内装有硅胶材质的密封圈。顶盖盖合在搅拌罐上，搅拌罐容积为20l，高度为30cm，搅拌罐由相互套装在一起的内搅拌罐和外搅拌罐组成，内搅拌罐与外搅拌罐之间存在间隙，间隙的厚度为3cm，内搅拌罐下端设有竖直延伸的进料管道，外搅拌罐底部设用于让位进料管道的让位通孔，进料管道与让位通孔密封焊接固定后，可使内搅拌罐支撑在外搅拌罐内部。使用时搅拌架慢速搅拌，可将浆料铁含量除至10ppm以下，清洗时将永磁棒逐一拆卸放置专用放置盒后，使用浆料溶剂冲洗搅拌架即可，清洗方便；有效的解决了现有技术中传统除铁器除铁效果差、不易清理等缺点。
       让位通孔一侧的外搅拌罐底部还设有竖直延伸的出料管道，进料管道与出料管道之间相距3cm，出料管道与间隙贯通，内搅拌罐顶端比外搅拌罐顶端低3cm、使内搅拌罐顶端与顶盖之间存在出料通道，出料通道与间隙连通，浆料从内搅拌罐顶部溢出沿间隙流下，顺PTMS永磁除铁器的出料管道流出，出料管道上装有球阀；外搅拌罐顶端与顶盖部设对应的定位凹槽，定位凹槽内装有硅胶材质的密封圈。搅拌罐内部设有搅拌装置，搅拌装置包括转轴、四个搅拌架，转轴向上伸出顶盖与电机输出轴连接，使用时电机旋转频率可调节范围为25hz；四个搅拌架垂直连接在转轴上，搅拌架为空心筒状结构、且内部装有永磁棒。搅拌架是直径为5cm、长度为8cm的空心筒，空心筒内壁设有内螺纹，可与永磁棒锁附紧密。
       PTMS永磁除铁器的永磁棒一端为带有外螺纹的圆柱体、另一端为可与扭矩扳手配合的六棱柱，六棱柱位于搅拌架外部；六棱柱部无磁环，宽度为2cm。永磁棒一端的外螺纹与空心筒内壁的内螺纹匹配，可与搅拌架锁附紧密，最外侧部分可用于拆卸，安装时使用扭力扳手。永磁棒的长度10cm，永磁棒与内搅拌罐内壁的间隙不超过1cm。永磁棒3磁力＞10000gs。进料管道的中心线、转轴的轴心在同一直线上。每搅拌架之间间距3cm，所有搅拌架在同一平面上，且相邻两个搅拌架交错180°布置，两两上下呈180°。搅拌装置不使用时放置在固定架上。使用时，依次将PTMS永磁除铁器的永磁棒，从下至上进行安装至每个搅拌架上，安装时使用扭力扳手进行确认；安装完成后使用无尘布、酒精对搅拌架进行再次清洁，安装过程需在无尘环境下进行。
       佛山盛翰机械科技有限公司，咨询电话：13929972692
