针对生产中存在的问题，实用新型的目的在于提供一种锂电池浆料精密PTMS全自动除铁器除铁过滤装置，通过设置三层法兰式磁盘与节型磁棒进行二级过滤，较好的实现了锂离子电池浆料的过滤，有效的控制浆料中所含铁质杂质和浆料中的颗粒杂质，为提高浆料的精细度，保证锂电池的各个性能达到设计标准。为实现上述目的，本实用新型提供了如下技术方案：一种锂电池浆料精密除铁过滤装置，包括进料口、磁盘减速电机、磁棒减速电机、磁棒、精密过滤芯、塑料刮板、浆料出口、旋转支架、排渣口、过滤器壳体、排气口阀门，进料口与排气口阀门设置在过滤器壳体的最上部，浆料出口与排渣口设置在过滤器壳体下部，过滤器壳体左侧连接磁棒减速电机，磁棒减速电机通过传动轴连接旋转支架，

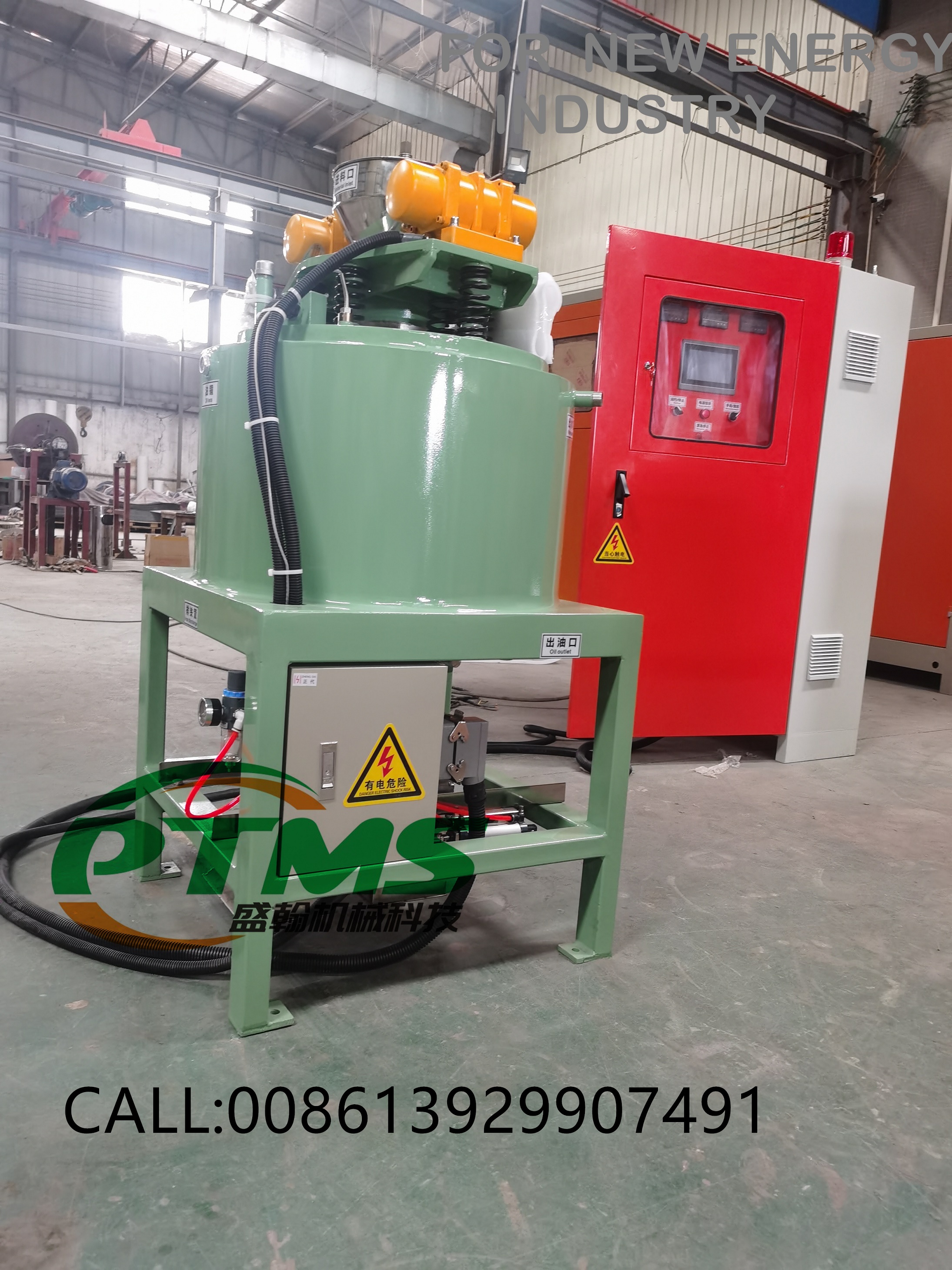

       锂电池浆料精密除铁过滤PTMS全自动除铁器机器，包括进料口、磁盘减速电机 、磁棒减速电机、磁棒 、精密过滤芯 、塑料刮板 、浆料出口、旋转支架 、排渣口 、过滤器壳体 、排气口阀门，进料口与排气口阀门设置在过滤器壳体的最上部，浆料出口与排渣口设置在过滤器壳体下部，过滤器壳体左侧连接磁棒减速电机，强力磁盘为三层法兰式磁盘组装而成，法兰式磁盘上均布大小圆孔。法兰式磁盘组合安装时相互错位30°。磁棒为三条节型磁棒组合。精密过滤芯为100-200目。塑料刮板为POM材质。磁棒减速电机通过传动轴连接旋转支架，磁棒与塑料刮板固定连接在旋转支架上，精密过滤芯固定连接在过滤器壳体上并与磁棒减速电机同轴，过滤器壳体最上端连接磁盘减速电机，磁盘减速电机通过传动轴连接强力磁盘。
       设备工作时，磁盘减速电机与磁棒减速电机处于运转状态，浆料经过进料口进入过滤器壳体，强力磁盘快速旋转，利用法兰式分层旋转强力磁盘使浆料均匀流过旋转式强磁法兰盘，铁质更容易被吸附至磁盘，进而初步除掉了浆料中的磁性物质；通过浆料出口排出，大颗粒浆料被过滤在精密过滤芯的外部，铁质被吸附至磁棒，接下来浆料进入过滤器壳体的下部精密过滤芯上进行过滤，符合要求粒径的浆料进入精密过滤芯内部，强力磁盘为三层法兰式磁盘组装而成，法兰式磁盘上均布大小圆孔，PTMS全自动除铁器法兰式磁盘组合安装时相互错位30°，以便于电池浆料与兰式磁盘更好的接触;进一步地，磁棒为三条节型磁棒组合更利于吸附除铁过滤;精密过滤芯为100-200目时能达到较好的效果，
       佛山盛翰机械科技有限公司，咨询电话：13929972692
